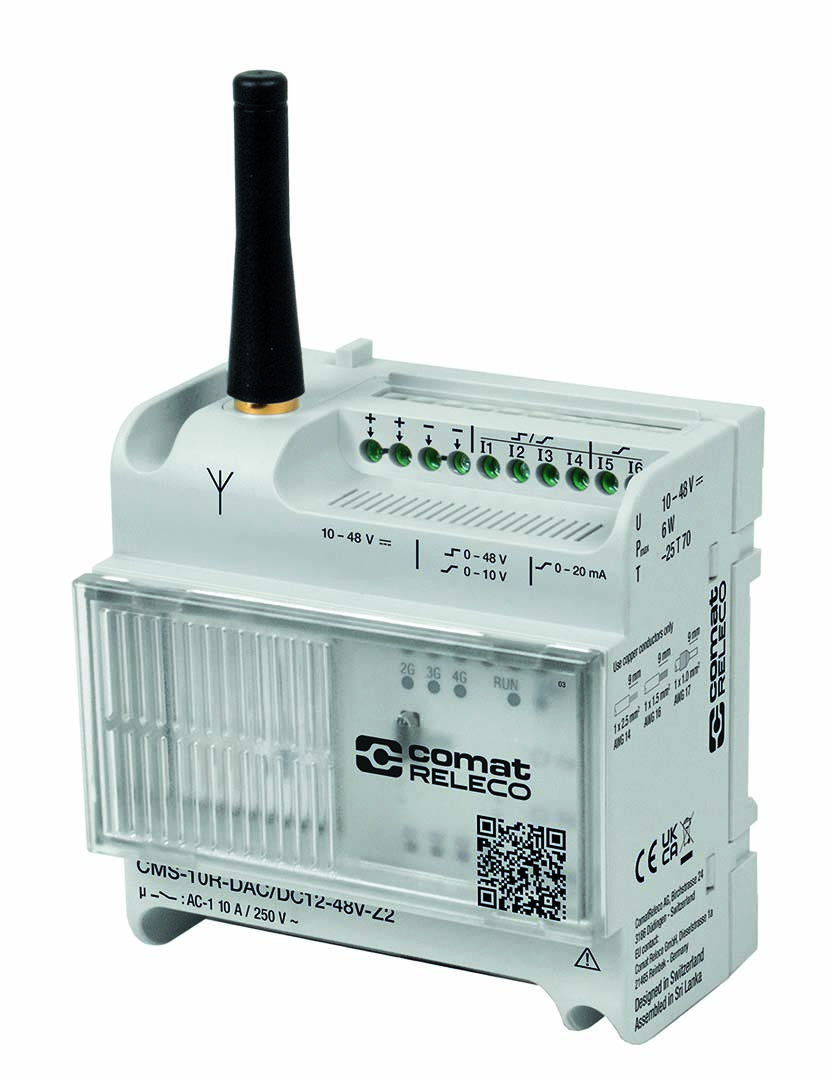

CMS-10R-DAC/DC12-48V-Z2

- Per l'uso in reti mobili 4G, 3G, 2G
- Zona 2: Europa, Medio Oriente, Africa, Corea del Sud, Thailandia
- Ingressi: 4 x digitali / analogici (0-10 V) commutabili, 2 x analogici 4-20 mA (I5 e I6)
- Uscite: 4 x contatti di commutazione, 10 A @ 250 V CA ciascuno
- Tipo di contatto: connessione a vite

N. ELDAS®: 505749213

Sistema di messaggistica CMS-10R-DAC/DC12-48V

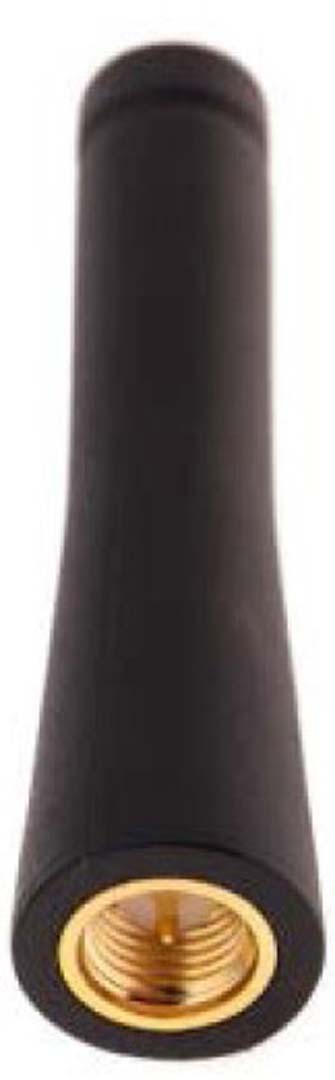

Controllo remoto delle uscite e interrogazione dello stato di ingressi e uscite tramite SMS, cercapersone, chiamata vocale, notifica push/email, configurazione remota tramite browser web (portale IoT), applicazione disponibile per dispositivi Android/iOS, standard di comunicazione supportati GSM (2G) / UMTS (3G) / LTE (4G), eSIM integrata, tensione di funzionamento: 10 ... 48 V DC, Ingressi: 6 x digitali, Uscite: 4 x contatto di commutazione (10 A / 250 V AC), Antenna da 50 mm, Consumo energetico 6 W, Temperatura di funzionamento -25 ... 55 °C, IP40, 5 TE DIN, custodia in plastica grigia

Consumo di energia supplementare per uscita	0.45 W
Consumo massimo di energia	6 W
Consumo tipico di energia (senza set di uscita)	< 1 W
Intervallo di tensione operativa	8.4 ... 60 V DC
Tensione di esercizio nominale	10 ... 48 V DC
Tensione nominale	10 ... 48 VDC

Approvazioni	CE,UKCA
Standard	IEC/EN/BSI/UL/CSA 60730,CISPR 32 / EN 55032,IEC 61000-6-2/-3,ETSI EN 301511,ETSI EN 301908-1/-2/-13,IEC 60381-1/-2,IEC/EN/BSI/AS/NZS/SANS 62368

Controllo a contatto / circuito principale	Screw connection
Controllo a doppio manicotto / circuito principale	1
Controllo del cacciavite / circuito principale	PZ2
Controllo della coppia nominale della vite / circuito principale	0.5 Nm / 4.425 lbf in
Controllo della lunghezza di spellatura / circuito principale	8 mm / 0.31"
Numero massimo di fili del circuito di controllo/principale	2
Sezione del conduttore controllo / circuito principale	4 mm² / AWG12 (Wire), 2.5 mm² / AWG14 (Stranded), 1.00 mm² / AWG17 (Ferrule). Use copper conductors only.

Bande di frequenza Z1	E-GSM: B2, B3, B5, B8 \| E-UTRA: B1, B2, B4, B5, B6, B8, B19 \| LTE-FDD: B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28 \| LTE-TDD: B38, B39, B40, B41
Bande di frequenza Z2	E-GSM: B3, B8 \| E-UTRA: B1, B8 \| LTE-FDD: B1, B3, B7, B8, B20, B28A
Coppia del jack dell'antenna (max)	1
eSIM	Embedded
Impedenza dell'antenna	50 Ω
Perdita di ritorno dell'antenna	> 10 dB
Standard di comunicazione	E-GSM (2G), E-UTRA (3G), LTE (4G)
Tipo di connettore dell'antenna	SMA female

Materiale dell'alloggiamento	PA
Peso	260 g
Posizione operativa	any
Protezione dall'ingresso	IP 40
Temperatura di conservazione (senza ghiaccio)	-40 … 85 °C / -40 ... 185 °F
Temperatura di esercizio	-25 … 70 °C / -13 ... 158 °F
Umidità relativa, assenza di condensa	10 … 95 %

Classe software	Class A (IEC 60730-1)
Classificazione	Manual Control (IEC 60730-1)
Operazione	Type 1 (IEC 60730-1)

Campo nominale ingressi di tensione analogica	4 ... 20 mA, Compliant with IEC 60381-1
Categoria di misura	2
Frequenza di campionamento per canale	10
Impedenza di ingresso corrente	150 Ω
Impedenza di ingresso in tensione	196 kΩ
Ingressi digitali a livello logico '0	< 4.0 V DC
Ingressi digitali a livello logico '1	> 6.0 V DC
Ingressi digitali a tensione massima	48 V DC
Numero di ingressi analogici di tensione/digitali	4
Numero di ingressi analogici in corrente	2
Risoluzione degli ingressi analogici	12

A prova di urti e vibrazioni	IEC 61373
Categoria di sovratensione	II
Grado di inquinamento	2
Grado di isolamento tra tutte le porte	2 kV / 1 min
Tensione nominale ad impulsi	2.5 kV / 1min
Tipo di isolamento	Reinforced

Tensione	12 V-48 V

Carico minimo consigliato	10 mA / 12 V
Carico nominale AC-1	3
Corrente nominale AC-1	10 A
Materiale di contatto	AgNi
Numero di uscite a relè	4
Resistenza elettrica a carico nominale AC-1 (cicli)	> 30 000
Tensione di commutazione massima	400 V AC
Tensione nominale	250 V AC
Tipo di terminale	CO
