La nuova serie CTF, una famiglia di relè temporizzati a 2 poli con contatti a guida forzata per circuiti di comando e di segnalazione rilevanti per la sicurezza in applicazioni ferroviarie e industriali. La nuova serie CTF è stata sviluppata per applicazioni in cui è richiesta una funzione temporale affidabile con stati di commutazione univoci. Come alternativa hardware alle funzioni temporali dei PLC e ai relè SIL, consente una progettazione del sistema economica e chiara.
Funzione temporale basata su hardware con stati
di commutazione ben definiti

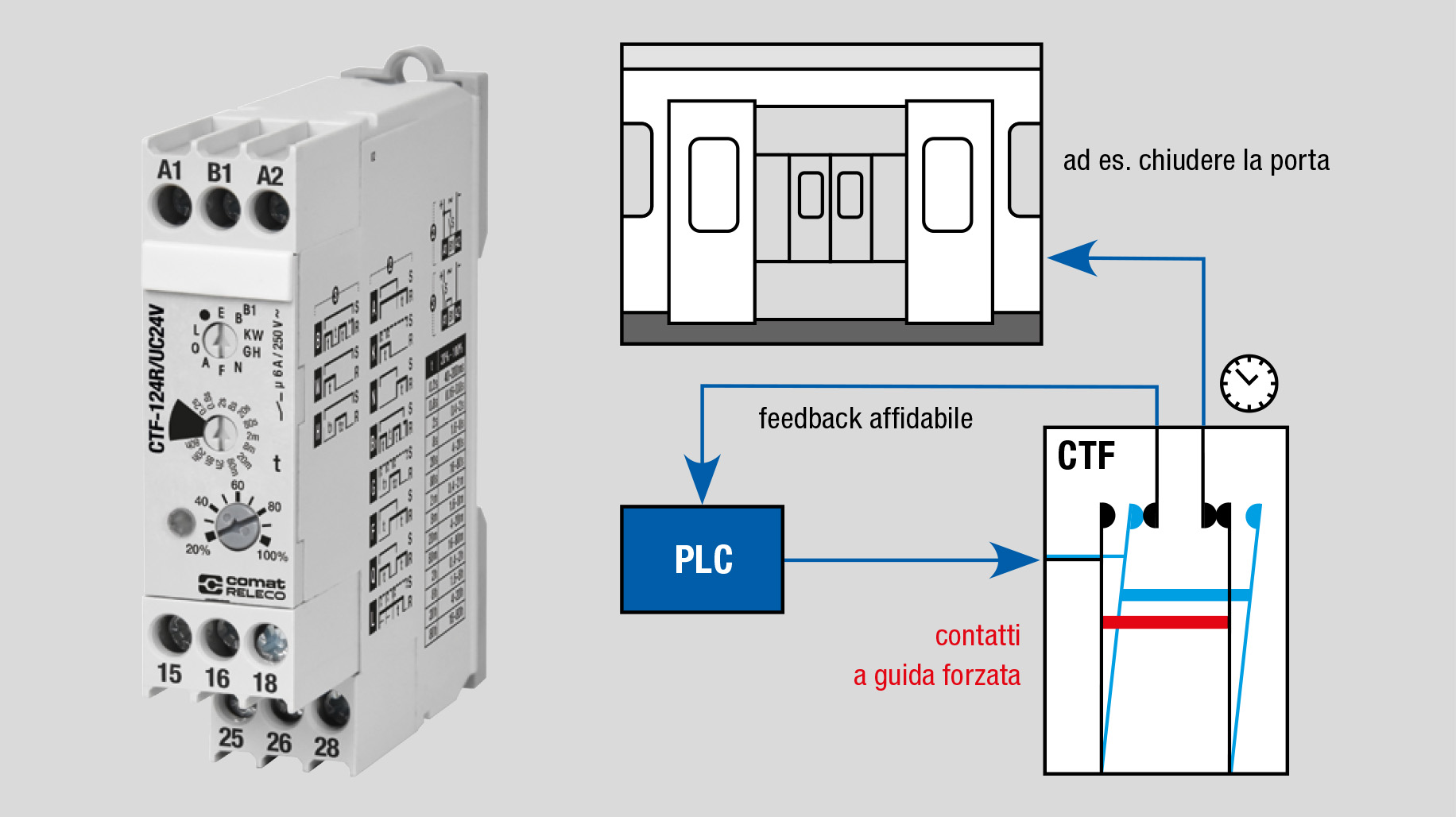

La serie CTF supporta funzioni temporali nei circuiti
di controllo e di segnalazione rilevanti per la sicurezza nel settore
ferroviario e industriale. I contatti a guida forzata facilitano la diagnosi
dei guasti ai contatti e consentono un feedback univoco dello stato di
commutazione ai sistemi di livello superiore. La serie è quindi particolarmente
adatta per circuiti di abilitazione, interblocco e monitoraggio in veicoli
ferroviari, progetti infrastrutturali e sistemi di controllo industriali.
La logica ASIC senza software garantisce un comportamento deterministico e riduce le dipendenze da software, versioni e stati di sistema. Allo stesso tempo, il relè è immediatamente operativo dopo l’accensione. I comandi di commutazione vengono elaborati senza tempi di avvio o fasi di inizializzazione, come invece può accadere con le soluzioni basate su software.
Tra le caratteristiche principali figurano:
• Versione a 2 poli con contatti a guida forzata per un chiaro feedback dello stato
• Logica ASIC senza software per un comportamento deterministico
• A scelta: 2 contatti in scambio o 1 contatto di apertura + 1 contatto di chiusura
• Intervallo di tempo da 40 ms a 80 h
• Larghezza compatta di 17,5 mm
• Contatti placcati in oro per carichi a partire da 10 mA
• Alimentazione a 24 V CA/CC o 110–240 V AC/DC

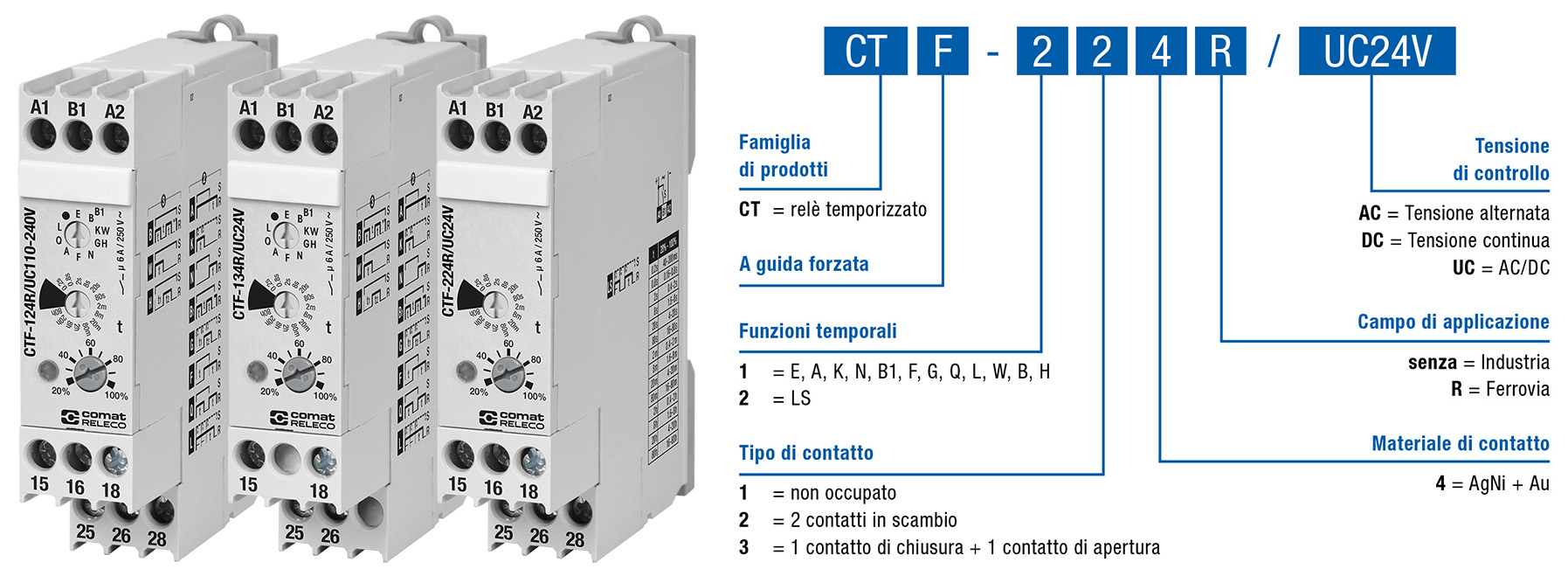

Varianti flessibili per esigenze diverse
La serie CTF può essere adattata a diverse funzioni di
controllo. A seconda dell’applicazione, sono disponibili diverse configurazioni
dei contatti, tensioni di alimentazione e funzionalità. Gli utenti possono
scegliere tra versioni con 2 contatti in commutazione (2 CO) o 1 contatto di
apertura + 1 contatto di chiusura (1 NC + 1 NO). Per l’alimentazione sono
disponibili varianti da 24 V CA/CC e da 110–240 V AC/DC.
Per le funzioni generali di temporizzazione sono disponibili varianti multifunzione con ritardo di accensione e spegnimento, funzioni di spazzamento, impulso e lampeggiamento. Per le applicazioni con comportamento a passo, la serie comprende inoltre versioni con la funzione speciale LS (commutatore a passi). Ciò consente di scegliere la soluzione più adatta sia per compiti di temporizzazione versatili che per applicazioni specifiche a commutazione a passi.
Ulteriori informazioni
Informazioni tecniche dettagliate, funzioni temporali,
schemi di collegamento e opzioni di ordinazione sono disponibili nella brochure
del prodotto:
Vai alla brochure del prodotto
Domande sulla scelta della versione CTF più adatta? Contattate il nostro team di assistenza all’indirizzo support@comatreleco.com.
