La nouvelle série CTF, une gamme de relais temporisés bipolaires à contacts à guidage forcé destinés aux circuits de commande et de signalisation critiques pour la sécurité dans les applications ferroviaires et industrielles. La nouvelle série CTF a été développée pour les applications nécessitant une fonction temporelle fiable avec des états de commutation univoques. En tant qu’alternative matérielle aux fonctions temporelles des automates programmables et aux relais SIL, elle permet une conception de système économique et claire.
Fonction temporelle matérielle avec des états de
commutation clairs

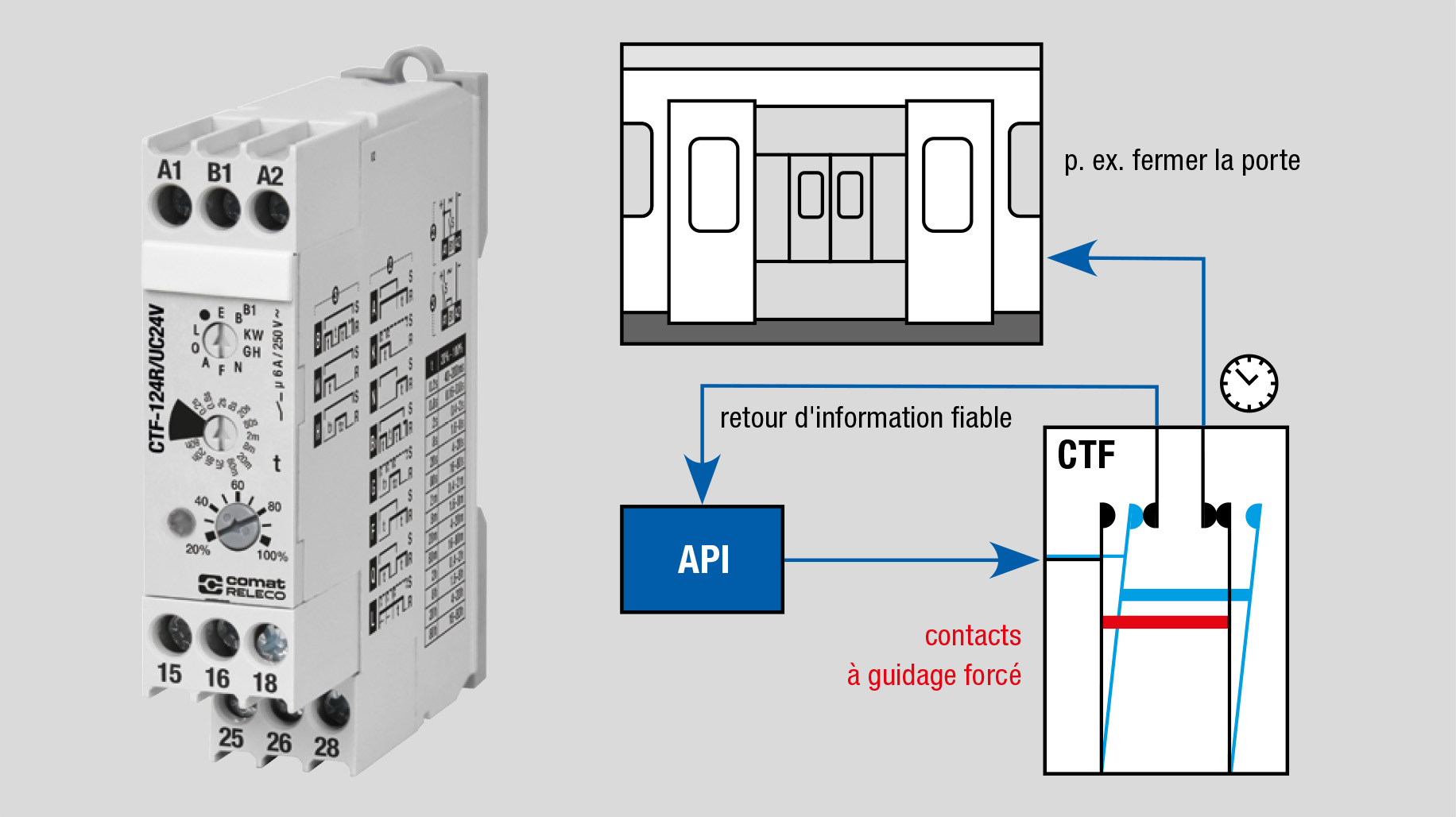

La série CTF prend en charge les fonctions temporelles
dans les circuits de commande et de signalisation liés à la sécurité dans les
secteurs ferroviaire et industriel. Les contacts à guidage forcé facilitent le
diagnostic des défauts de contact et permettent un retour d’information sans
ambiguïté sur l’état de commutation vers les systèmes de niveau supérieur.
Cette série est ainsi particulièrement adaptée aux circuits de validation, de
verrouillage et de surveillance dans les véhicules ferroviaires, les projets
d’infrastructure et les commandes industrielles.
La logique ASIC sans logiciel garantit un comportement déterministe et réduit les dépendances vis-à-vis des logiciels, des versions et des états du système. Par ailleurs, le relais est immédiatement opérationnel après la mise sous tension. Les commandes de commutation sont traitées sans temps de démarrage ni phase d’initialisation, contrairement à ce qui peut se produire avec des solutions basées sur un logiciel.
Parmi les principales caractéristiques, on peut citer :
• Modèle bipolaire avec contacts à guidage forcé pour un retour d’état clair
• Logique ASIC sans logiciel pour un comportement déterministe
• Au choix : 2 contacts inverseurs ou 1 contact à ouverture + 1 contact à fermeture
• Plage de temps de 40 ms à 80 h
• Largeur compacte de 17,5 mm
• Contacts plaqués or pour des charges à partir de 10 mA
• Alimentation en 24 V CA/CC ou 110–240 V AC/DC
Des variantes flexibles pour répondre à
différentes exigences

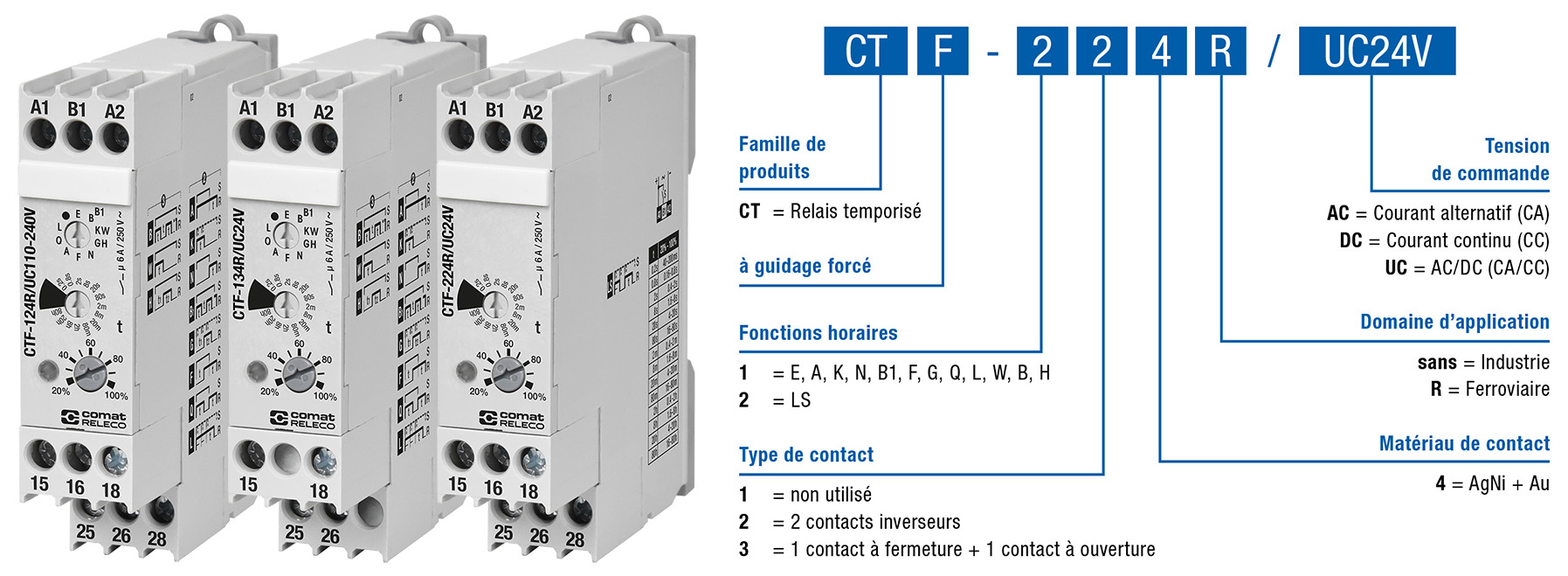

La série CTF peut être adaptée à diverses tâches de
commande. Selon l'application, différentes configurations de contacts, tensions
d'alimentation et gammes de fonctions sont disponibles. Les utilisateurs
peuvent choisir entre des modèles à 2 contacts inverseurs (2 CO) ou 1 contact à
ouverture + 1 contact à fermeture (1 NC + 1 NO). En matière d’alimentation
électrique, des variantes sont disponibles pour 24 V AC/DC ainsi que pour
110–240 V AC/DC.
Pour les tâches générales de temporisation, des variantes multifonctions avec temporisation à l’enclenchement et au déclenchement, ainsi que des fonctions de balayage, d’impulsion et de clignotement sont disponibles. Pour les applications nécessitant un comportement par pas, la série comprend également des modèles dotés de la fonction spéciale LS (commutateur pas à pas). Cela permet de choisir la solution adaptée aussi bien pour des tâches de temporisation polyvalentes que pour des applications spécifiques de commutation pas à pas.
Informations complémentaires
Vous trouverez des informations techniques détaillées,
les fonctions de temporisation, les schémas de raccordement et les références
de commande dans la brochure produit :
Des questions sur le choix du modèle CTF adapté ? Contactez notre équipe d'assistance à l'adresse support@comatreleco.com.
