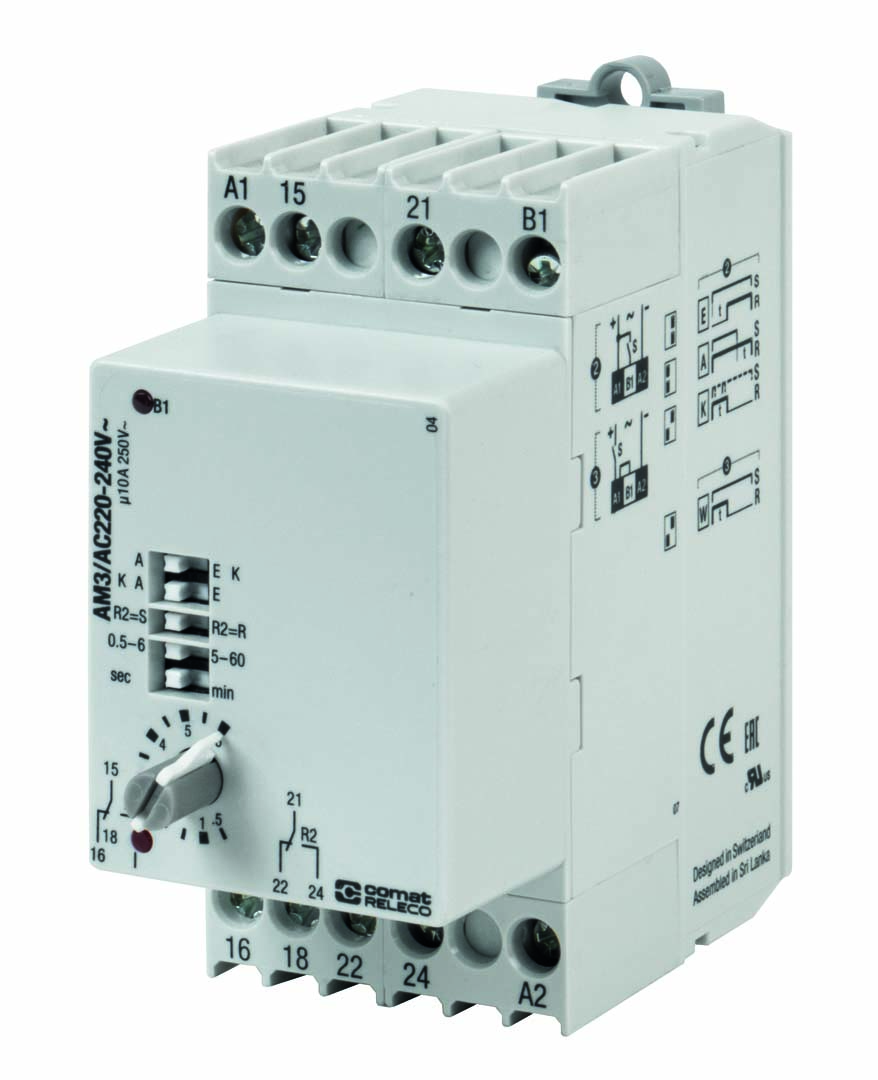

AM3/UC24-60V
- 1 pole
- Changeover contacts
- Contact material AgNi
- 10 A @ 250 V AC / 10 A @ 30 V DC
- For installation in electrical distributor
- Time functions: E, A, K, W
- Changeover contacts
- Contact material AgNi
- 10 A @ 250 V AC / 10 A @ 30 V DC
- For installation in electrical distributor
- Time functions: E, A, K, W
ELDAS®:
528738272
| Current type | AC / DC (50 Hz) |
|---|---|
| Nominal voltage | 24 V-60 V |
| Current consumption on input control B1 AC / DC | < 20 mA / < 20 mA |
|---|---|
| Current consumption on supply A1-A2 AC / DC | < 50 mA / < 50 mA |
| Frequency range | 0; 40 ... 60 Hz |
| Nominal voltage | 24 ... 60 V AC / DC |
| Operating voltage range | 19 … 75 V AC / DC |
| Power consumption AC / DC | 3.0 VA / 3.0 W |
| Threshold voltage on input control B1 AC / DC | 19 V /19 V |
| Conductor cross section control / main circuit | 2.5 mm2, 2 x 1.5 mm2 |
|---|---|
| Housing material | PC |
| Ingress Protection | IP 20 |
| Nominal screw torque control / main circuit | 0.5 Nm |
| Operation temperature | -25 … 60 °C |
| Storage temperature (no ice) | -40 … 85 °C |
| Weight | 110 g |
| Overvoltage category | III |
|---|---|
| Pollution degree | 2 |
| Rated test voltage control / main circuit | 2 kV rms / 1 min |
| Rated test voltage main / main circuit | 2 kV rms / 1 min |
| Rated test voltage open contact | 1 kV rms / 1 min |
| Contact materials | AgSnO2 |
|---|---|
| Inrush current | 16 A, 10 ms |
| Mechanical endurance (cycles) | 20 000 000 |
| Minimum load | 10 mA, 12 V |
| Number of contacts | 2 CO |
| Rated current | 10 A |
| Rated load AC-1 | 2500 VA |
| Rated voltage | 250 V |
| Approvals | UKCA,CE,EAC,cURus |
|---|---|
| Standards | IEC/EN 61812-1 |
| Timing range | 0.5 s … 6 s / 5 s ... 60 s / 0.5 min … 6 min / 5 min … 60 min |
|---|---|
| Timing scale | 6 min / 60 min |
Approvals
3D-models "AM3/UC24-60V"
