Ob beim Heben und Senken von Pantografen oder beim Schalten von Hauptstromkreisen in Fahrleitungsanlagen: Für einen sicheren Bahnbetrieb sind zuverlässige Schutz- und Steuerungskomponenten unverzichtbar. Mit bewährten Relaislösungen für die präzise Steuerung pneumatischer Antriebe und die schnelle Überwachung von Betriebsströmen stehen neue Möglichkeiten zur Verfügung, um Verfügbarkeit, Diagnosefähigkeit und Betriebssicherheit in Bahnfahrzeugen und Infrastrukturanwendungen weiter zu erhöhen.

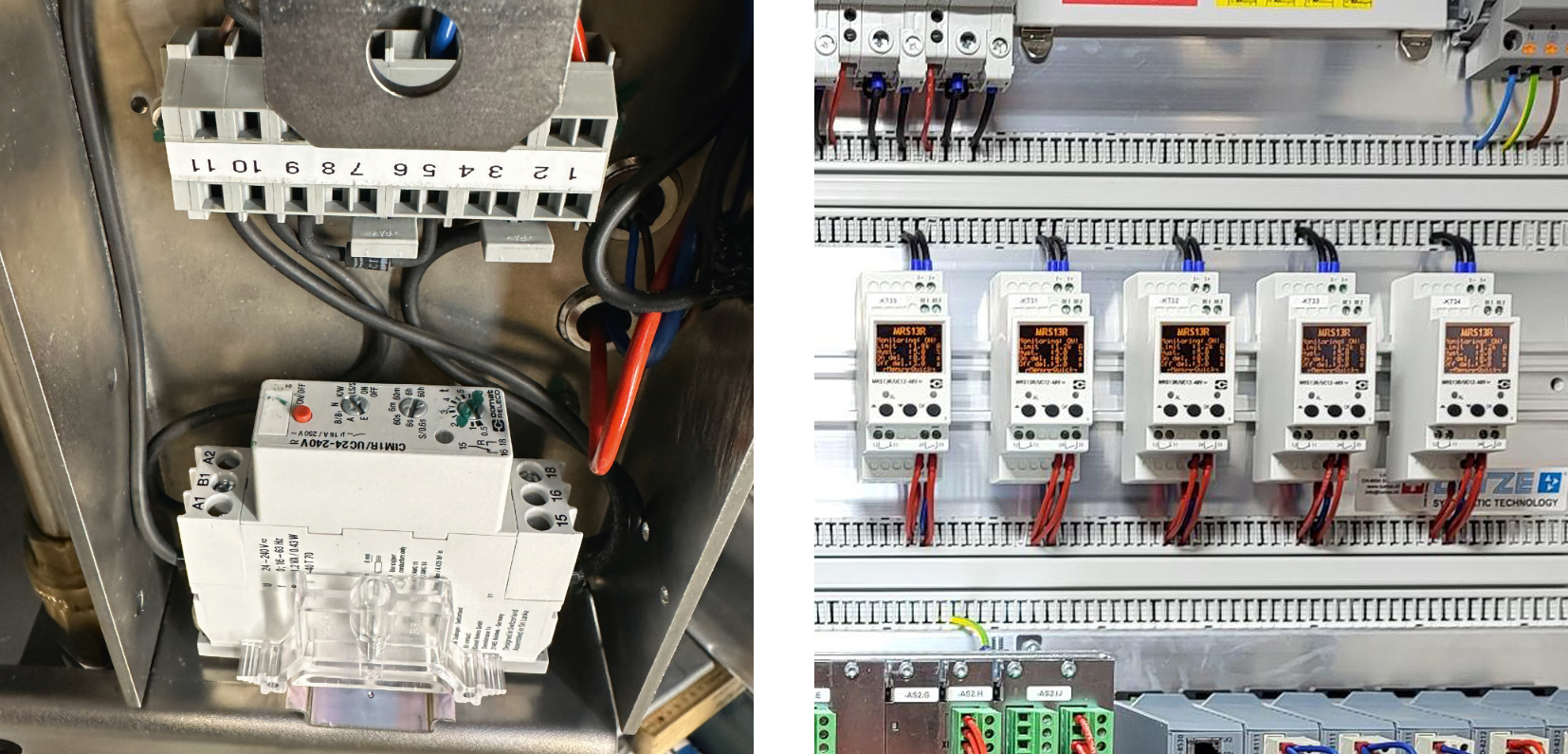

Ein typisches Einsatzgebiet ist die Ansteuerung pneumatisch betätigter Vakuumhauptschalter, wie sie in Fahrleitungs- und Pantografensystemen verwendet werden. Hier sorgt das Zeitrelais CIM1R für eine präzise zeitliche Steuerung des pneumatischen Antriebs. Nach dem Einschalten wird der Aktuator kontrolliert beaufschlagt und anschliessend nach einer definierten Verzögerung entlüftet. Dadurch werden reproduzierbare Schaltabläufe, eine hohe Wiederholgenauigkeit und eine lange Lebensdauer der Anlage unterstützt.
Ebenso entscheidend ist die zuverlässige Erkennung elektrischer Fehler. In Kombination mit Stromwandlern überwacht das Überstromschutzrelais MRS13R kontinuierlich die Betriebsströme und schützt Anlagen vor Überlast- und Kurzschlussereignissen. Dank einer Ansprechzeit von unter 20 ms können Fehler frühzeitig erkannt und betroffene Anlagenteile schnell abgeschaltet werden.
Weitere Merkmale des MRS13R:
• Spannungsversorgung AC/DC 12–48 V
• Einfache Parametrierung über drei Tasten mit Displayanzeige
• LED-Statusanzeigen für schnellen Systemüberblick
• Integrierter Diagnoseeingang für Funktionstests ohne realen Überstrom
• Netzausfallsichere Speicherung aller Einstellungen
• Kompakte Bauform (35 mm) und Hutschienenmontage nach IEC EN 60715
Besonders hervorzuheben ist der Einsatz von zwangsgeführten Kontakten nach IEC 61810-3. Diese gewährleisten eindeutig definierte und zuverlässig erkennbare Schaltzustände, selbst im Fehlerfall. Dadurch wird eine präzise Rückmeldung an übergeordnete Leitsysteme ermöglicht, die Diagnose vereinfacht und die Verfügbarkeit des Gesamtsystems erhöht.
Die Kombination aus intelligenter Zeitsteuerung und schneller Stromüberwachung zeigt, wie moderne Relaistechnik die Weiterentwicklung von Bahnfahrzeugen und Bahninfrastrukturen unterstützt. Das Ergebnis sind robuste und wartungsarme Lösungen für Anwendungen, bei denen Sicherheit, Zuverlässigkeit und langfristige Verfügbarkeit höchste Priorität haben.
